產品介紹

產品功能介紹

KXO-1型基坑位移測斜儀（工程測斜儀）是通過傾角精密測量確定位移的儀器，主要用于監測深基坑、邊坡、地基，橋墩等基礎在觀測時期內的水平位移。通過鉆孔方式，將測斜槽管埋入地下，當基坑、邊坡、地基產生形變時，測斜槽管隨之變形，測斜探頭上的滑輪順槽而上或下逐點測量，從而可精確測出水平位移量。根據水平位移量的值大小做出預報，指導施工；測量橋墩時，將測斜測頭固定在橋墩上可監測橋墩的傾斜變化量。

一、主要技術特點

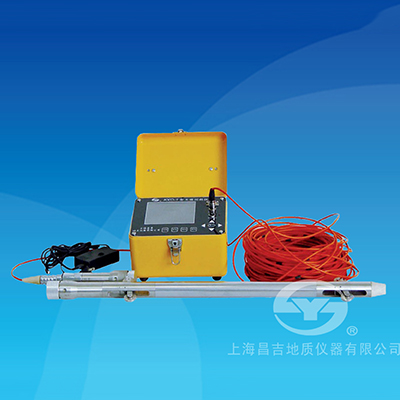

1、測斜儀由測斜探管、地面控制器、充電器、帶深度標記的電纜組成。
2、采用室外現場由深度標記定點測量采集數據、室內分析處理成圖的工作模式。
3、控制單元一次可記錄60個監測鉆孔的測量資料，測量資料由控制單元傳輸?shù)接?jì)算機，再由計算機分析進行數據處理、資料整理及打印出圖。
4、測量數據可靠，操作簡便，適合各種室外環境，是目前基坑、邊坡、地基位移監測的常用測量儀器。

二、主要技術指標

1、探管尺寸：                           &pHi;34㎜×800mm ；
2、加速度計傳感器正交誤差： ≤0.5°；
3、導輪間距：                           500mm；
4、測角精度：                           6mm/30m，分辨率 5″；
5、角度測量范圍：                    00～±300；
6、測量深度：                           ≤ 100m；
7、存儲容量：                           60個孔數據；
8、工作溫度：                           地面儀器   －10℃～＋50℃；
                                                  井下儀器    0℃～＋50℃；
9、地面控制器尺寸：                240㎜×170㎜×150 mm；
10、供電電源：                        內置可充電鋰電池組，充滿后工作時間大于8 小時（與使用方式有關）。
